Botoeiras são dispositivos usados para ligar, desligar e realizar várias outras funções. E os sinaleiros são usados para indicar ao operador as condições atuais de uma máquina ou processo, por meio de indicação luminosa. Saiba mais

Partes e Acessórios

Acessórios para botoeiras e sinaleiros

CÓD: Var-acessorios-para-botoeiras-e-sinaleiros

  • Limpar

Partes e Acessórios

Bloco de contato

CÓD: Var-bloco-de-contato

Partes e Acessórios

Bloco de iluminação

CÓD: Var-bloco-de-iluminacao

  • Limpar

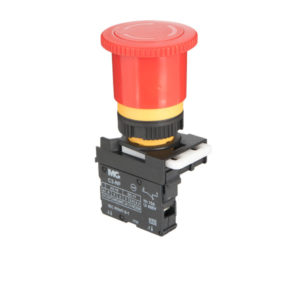

Emergência

Botão cogumelo de emergência

CÓD: VAR: botão cogumelo de emergência

  • Limpar

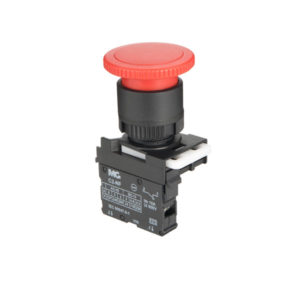

Cogumelo

Botão cogumelo pulsador curto

CÓD: Var: botão cogumelo pulsador curto

  • Limpar

Rotativas

Botão comutador 2 posições – 1NA

CÓD: Var-Botão comutador pulsante 2 posições - 1NA

  • Limpar

Rotativas

Botão comutador 3 posições – 2NA

CÓD: Var-Botão comutador pulsante 3 posições - 2NA

  • Limpar

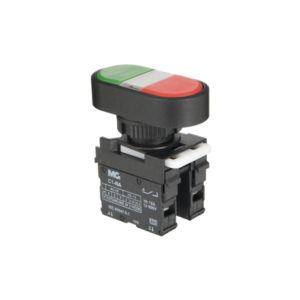

Faceado Duplo

Botão faceado duplo com visor – 1NA+1NF – gravação 0 / l

CÓD: CÓD: VAR-botao-faceado-duplo-com-visor-1na1nf-com-gravacao-0/l

  • Limpar

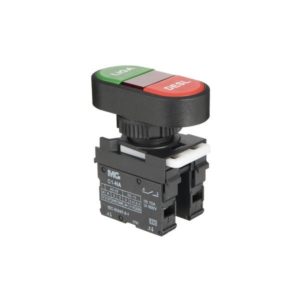

Faceado Duplo

Botão faceado duplo com visor – 1NA+1NF – gravação LIGA / DESL

CÓD: CÓD: VAR-botao-faceado-duplo-com-visor-1na1nf-com-gravacao-liga-desl

  • Limpar

Como escolher a melhor botoeira para meu sistema?

A melhor botoeira ou botão de acionamento é o que se adapta ao seu projeto elétrico, que deve sempre atender os requisitos das normas regulamentadoras, como a NR-10 e NR-12, reduzindo assim os riscos de acidentes no ambiente de trabalho.
As máquinas e equipamentos devem possuir controles (comandos elétricos) que possam ser ligados ou desligados, por outras pessoas em caso de emergência. Além disso, devem ter meios que impeçam o funcionamento automático ao serem energizados.
É importante destacar que as botoeiras ou botões de comando são utilizados em conjunto com os contatores (chaves magnéticas), ou dispositivos similares, como os módulos de comando eletrônicos.


Cores padronizadas para cada função

 - Para ligar a carga, é utilizado o botão branco;
 - Para desligar a carga, deve-se utilizar o botão preto;
 - Para paradas de emergência é utilizado o vermelho com fundo amarelo;
 - Os botões amarelos são utilizados para interrupção de um ciclo automático;
 - O botão da cor azul pode ser utilizado para outras funções que não seja as citadas acima.


Sinaleiros para painéis elétricos

Já para os sinaleiros, as cores auxiliam no monitoramento da situação da máquina ou equipamento:
- VERMELHO: indica que existe uma condição anormal na operação;
- VERDE: indicativo de que a máquina está pronta e já pode ser utilizada;
- AMARELO: recomenda cuidado e atenção;
- BRANCO: significa que o circuito está sob tensão em operação normal;
- AZUL: qualquer outro tipo de indicação diferente das citadas.
Em geral, são encontrados nas seguintes tensões: 127VCA, 220VCA, 12VCA/VCC e 24VCA/VCC.


Tipos de Botões de Comando

As botoeiras possuem funcionalidades diferentes, para atender às diversas necessidades dos projetos.

Botão com retenção

Botoeira que liga ou desliga quando pressionada e necessita de uma outra ação para retornar à posição inicial.

Botão sem retenção

Esse tipo de botão possui ação momentânea, ou seja, permanece ligado ou desligado (de acordo com o modelo) enquanto estiver pressionado, retornando à posição inicial quando o botão for liberado.

Botão de pulso simples

A botoeira de pulso simples ou botão pulsante simples é caracterizado por retornar à posição inicial quando o usuário deixa de pressioná-lo.
Frequentemente é usado para o reset e reinicialização do ciclo em máquinas e equipamentos, entre outras funções.

Botão de pulso duplo

O pulsador duplo conta com duas funções combinadas, para acionamento manual e desligamento, reduzindo assim a quantidade de botões no painel.
É utilizado com frequência, pois, em conjunto com os contatores ou outros dispositivos, permite impedir o religamento automático de máquinas e equipamentos em caso de falta de energia, para garantir a segurança.

Botão comutador

Conhecido também como chave seletora, permite transferir um circuito elétrico ou parte dele, a fim de realizar uma segunda função, ou ligar outro dispositivo.

Botão tipo cogumelo

Frequentemente utilizado na cor vermelha, como botão ou botoeira de emergência, que desabilita o comando da máquina ou equipamento nessa situação.
Em geral, na função de emergência, os contatos utilizados são do tipo normalmente fechado, ou seja, na condição normal estão ligados, permitindo a operação da máquina e quando pressionados, desligam, além de bloquear o funcionamento da mesma até que sejam destravados.
Uma vez que os botões de emergência sejam pressionados, é preciso liberá-los manualmente para que a máquina ou equipamento volte a funcionar. Isto pode ser feito de diversas formas, de acordo com o modelo:

 - Girar para soltar
 - Puxar para soltar

 - Destravar com uma chave

Quando utilizados como desligamento de emergência, os botões tipo cogumelo devem ser vermelhos, e aplicados sobre um fundo ou etiqueta amarela.
Embora o desligamento de emergência seja a função mais comum dos botões tipo cogumelo, eles também podem ser utilizados em outras aplicações, como um pulsador simples comum, desde que siga o padrão de cores correspondente.
É importante mencionar que existe um botão tipo cogumelo pulsante, mas não deve ser utilizado para função Parada de emergência.
As imagens dos materiais elétricos são meramente ilustrativas.
